· 제 품 특 징

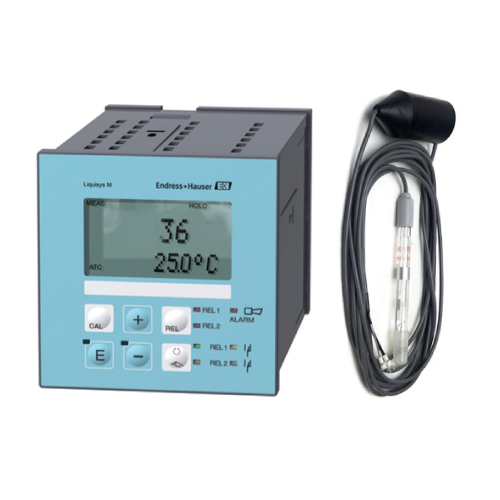

· 모델명: CPM223-OR
· 측 정 범 위 :± 1000mV
· 측 정 온 도 : 0 ∼ 40 ℃
· Output: 1EA (0/4...20mA)
· 케 이 블 길 이 : 5m
· 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력이 가능
· 각각의 현장 요구에 맞는 다양한 전극들과 호환가능
· pH/ORP와 temperature의 4-20mA Output 2개의 아날로그출력 지원이 가능한 모델
· 계기 버전에 따른 다양한 옵션 채택이 가능하며 현장에 따라 전원,출력 신호,릴레이 접접 선택이 가능한 우수한 계기
· Meomosens는 기존의 아날로그 센서와 차별되는 획기적인 센서 기술로 디지털, 무접전, 센서전극의 메모리 기능으로 크게 나눌 수 있다.
· 디지털 기능은 모든 데이터의 전송이 디지털로 이뤄진다는 뜻입니다.이것은 기존의 아날로그 센서가 가지는 주변 환경에 의해 영향을 최소화 시켜서 지시부 사이의 거리를 100m까지 연장가능
· 무접점은 전극과 케이블이 연결되는 방식이 일반 전극 방식이 아닌 유도전류방법을 사용하는 것으로 전극의 헤드와 케이블의 연결단자가 절연체(플라시특)로 완전히 몰딩된 타입을 사용
· 데이터와 전력은 유도전류를 통해서 전달되며, 절연체로 몰딩되어 있으므로 수분이 침투할 염려가 없기 때문에 수분 침투에 매우 민감한 제품인 수질분석기의 경우 무접접 방식은 매우 차별화된 기능
· 전극헤드에 메모리가 있어서 다양한 정보를 저장할 수 있는데 이것은 센서를 관리하고 수명을 미리 예측하는데 에 큰 도움을 줍니다.
· 기본적으로 교정 정보를 저장하며 센서의 슬로프 및 사용시간, 이상환경에 노출된 횟수와 시간등을 저장하여 사용자로 하여금 센서의 수명과 교체주기 등을 예측하게 해줍니다.
· 적 용 분 야
· 각종 수처리 시설, 환경 시설, 실헙실 등
· 구 성 내 역
· CPM223-PR0110 pH 본체
· OR-1 보충형 ORP 전극 1EA

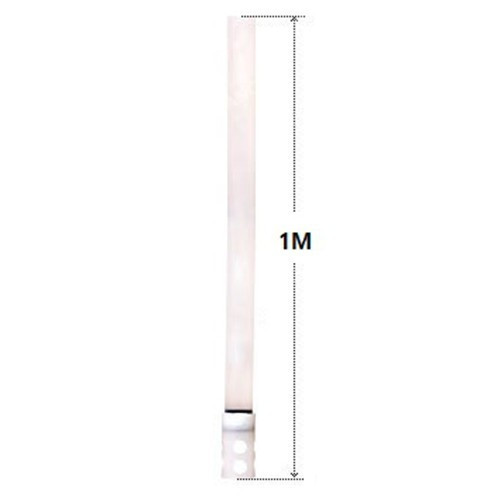

· HR-1000(1M,홀더) 1EA

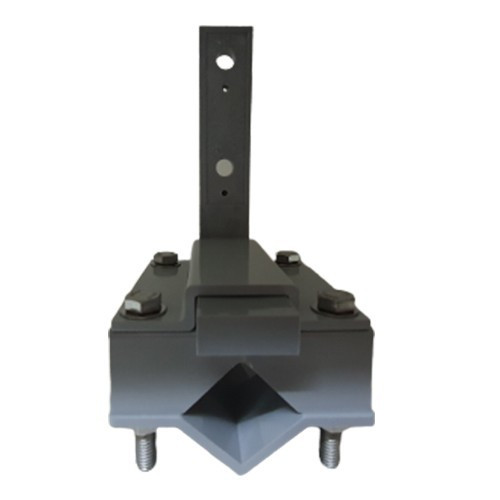

· Holder Bracket (PVC) 1ea
· KCL3.3mol 500ml 1EA
· 홀더브라켓 1EA
· 한글메뉴얼
* 홀더 및 홀더브라켓 별도(침적형 사용시)
* 센서 케이블 연장시, 연장케이블 및 중계박스 별도
· 제 품 사 양

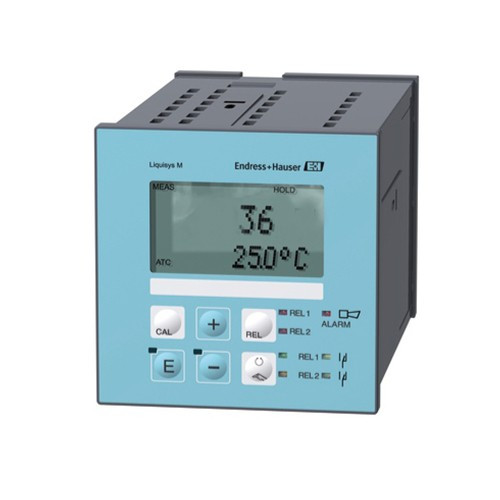

모델명 | CPM223-PR0110 | |
측정항목 | pH,ORP, 온도 | |
측정범위 | pH | -2 ∼ 16 pH |
ORP | -1500 ~ +1500mV | |
온도(Pt100) | -50 ∼ 150℃ | |
분해능 | pH | 0.01 pH |
ORP | 1mV | |
온도 | 0.1℃ | |
지시편차 | pH | max. 0.5 % of measuring range |
ORP | max. 0.5 % of measuring range | |
온도 | max. 1.0 % of measuring range | |
Offset | pH | ±2 pH |
ORP | ±120 mV | |
온도 | ±5 °C | |
주위온도 | -10 to +55 °C (+14 to +131 °F) | |
저장온도 | –25 to +65 °C (-13 to +149 °F) | |
출력신호(PH or ORP) | 0/4 to 20 mA, galvanically separated, active | |
외장 | IP 54(Front, Polyester), IP 30(Housing, Polycarbonate) | |
설치방법 | Panel mounting | |
크기 | 96 × 96 × 145 mm | |
설치방법 | Panel mounting | |
중량 | 약 0.7 kg | |
전원 | AC 110/220 V 50/60Hz | |
· Product structure
· 센 서 사 양

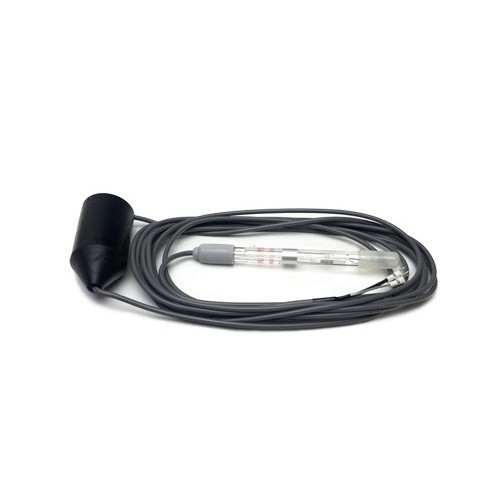

모델명 | OR-1 |
품명 | 보충형 ORP 전극 |
측정범위 | ± 1000mV |
사용온도 | 0 ∼ 40 ℃ |
내부 보충액 | 3.3 M KCl 보충형 |
온도센서 | 없음 |
전극 재질 | RoHS 유리관 |
크기 | 12(Ø) × 120(L) mm |
기본케이블 | 5m |
· 본체 및 센서 도면
· 추가 악세사리
침 적 형 홀 더 | 중 계 박 스 | 브 라 켓 | 케이블(pH / ORP) | pH 표준용액 | KCL Solution | 전극 Fitting | pH / ORP 증폭기 |
 |
 |
|
|
|
|
|
 |
HR-1000 | BCB-100B | BRK-100G | pH Cable | pH4, pH7, pH10 | KCL 3.3 Mol | PIT1/2 / PIT3/4 | PHAMP-1 |
홀더의 밑단부에 센서를 취부하여 지지하며,센서를 보호 합니다. 보충형 전극의 경우 홀더 내부 에 KCL 용액이 보충 되어 연속 적이고 장시간 사용이 가능 합니다 |
pH / ORP 케이블 연장시 중계박스를 이용하여 설치하면 노이즈 방지와 정확 한 측정을 도와 줍니다 |
벽면에 pH / OPR홀더를 고정 시키 기 위해 사용 됩 니다. |
pH / ORP 전용 Shild 케이블은 외부의 정전 유도 노이즈를 막아 줍니다.
|
pH7.00 pH 교정용 표준용액 500ml pH4.00 pH 교정용 표준용액 500ml pH10.00 pH 교정용 표준용액 500ml · pH3, pH4, pH6.86, pH7, pH9, pH10, pH11,pH12, pH13, pH14 선택 가능 |
KCl 3.3 Mol Solution 500ml ·보충형 전극을 사용 하는경우 조립시 홀더 내부에 KCL용액을 채워 주세요 |
1. Fitting 1/2" 2. Fitting 3/4"
폴리프로필렌 글렌드 (Polypropylene gland) 피팅, 12mm 외경의 pH/ORP/전도도/DO 등 모든 전극에 연결 가능 사용 환경 : 70 'C, 60 psig
용도:파이프나 물탱크에 전극 고정으로 사용 | pH / ORP 센서를 위한 신호 증폭기 입니다.
· 최대 300m 신호증폭 을 할수 있습니다. |
