· 모 델 명 : OP-110U-S410GT
· 측 정 범위 : 0.0 ~ 14.0
· 측정 온도 : 0 ~ 105 ℃
· 탱크, 배관 삽입형 pH전극
· 3/4인치 삽입형 센서
· 무보충형 전극
· 삽입깊이 58 mm
· 고온(105℃)에 적용
· 온도센서 내장전극(자동온도보상)
· 3 포인트 교정 기능, 교정 액 자동 식별 및 오류 교정.
· 높은 입력 임피던스, 프로그래밍 가능한 수동 / 자동 온도 보상, 다양한 유형의 PH / ORP 전극의 적용
· 큰 화면 다중 매개 변수 LCD 디스플레이 기능.

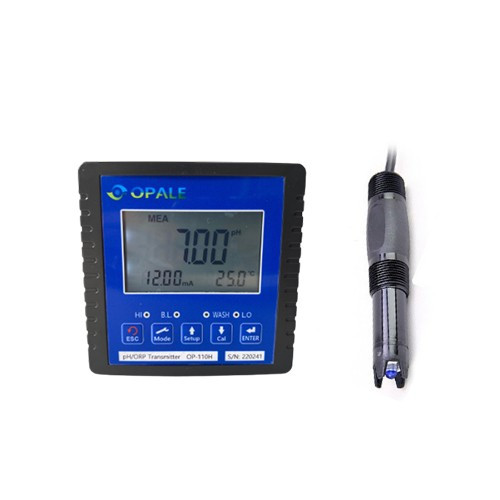

· OP-100 시리즈는 직접 전극에서 신호를 받아 직독 할 수 있는 Panel 취부용 pH 컨트롤러 입니다.
· 판넬 설치형 pH / ORP transmitter
· 저렴한 제품 가격 및 뛰어난 성능(간섭 방지 설계로 산업 현장에서 )
· 지능형 산업 온라인 pH / ORP 모니터 / 컨트롤러
· 4 - 20 mA 전류 출력
· 자동 폐쇄 루프 제어 시스템을 형성하기 위해 상향 제한 및 하한 경보 릴레이 제어 출력 기능
· 크기 : 96(H) X 96(W) X 110(D)
· 적 용 분 야
· 공업용 현장, 수영장, 양어장, 도금산업, 의료, 제약, 미생물, 효소, 단백질, 인쇄업, 농업, 하수처리장 등
· 제 품 구 성

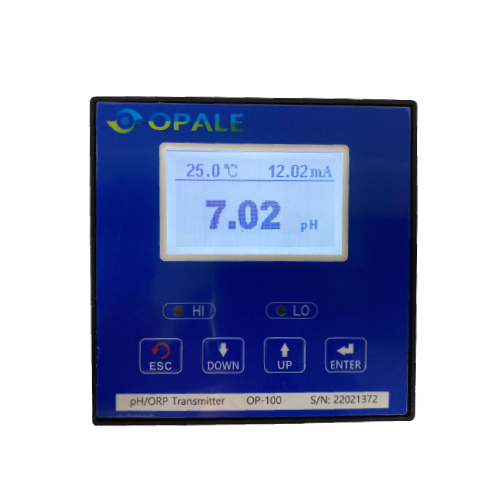

· OP-100U 본체
· S420-GT33H-N23FF pH 센서 ( 케이블 길이 : 7 m )

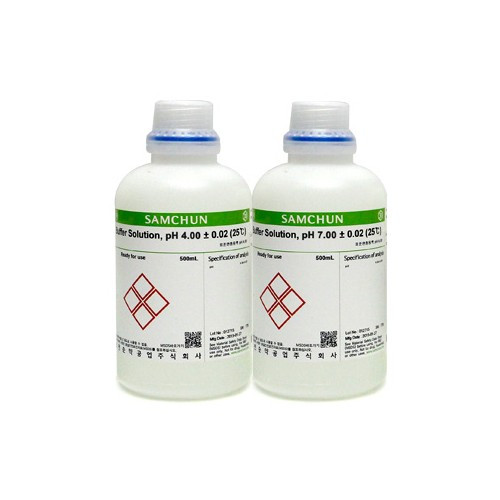

· pH 4.01 Buffer Solution ( 500 ml )
· pH 7.00 Buffer Solution ( 500 ml )
· 한글 사용설명서
* pH 측정기 출고시 pH표준용액으로 교정 후 출고 됩니다.
* pH 케이블 ( 1m , 3m, 5m, 10m, 20m, 30m 선택가능 )
* 강알칼리성 샘플 사용시 반드시 담당자와 센서 보증기간 협의하셔야 합니다. ( 사전 협의가 없을 경우 전극에 대한 사용 보증이 불가 합니다. )
· 제 품 사 양
모 델 명 | OP-110H | OP-110U |
측정 범위 | pH / ORP ( mV ) / Temp |
범 위 | pH | -2.00 ~ 16.00 pH |
ORP | -1999 ~ 1999 mV |
온도 | -30.0 ~ 130.0 ℃ |
분 해 능 | pH | 0.01 pH |
ORP | 1 mV |
온도 | 0.1℃ |
정 확 도 | pH | ±0.01 pH± 1 Digit |
ORP | ±1mV ± 1 Digit |
온도 | ±0.2°C ± 1 Digit |
온도 보상 | 자동 온도 보상 : PT1000 |
교정 모드 | 1점 또는 2점 교정 |
사용 온도 | 0 ~ 50 ℃ |
보관 온도 | -20 ~ 70℃; 습도 95%이하 |
입력 임피던스 | > 1012 Ω |
출 력 | Isolation-programming 4~20mA corresponding to pH/ORP value, maximum load 500Ω |
통신 인터페이스 | - | RS-485( MODBUS RTU ) |
릴레이 | 접점 출력 | -RELAY ON/OFF ，240VAC 0.5A Max. |
설정 | Set of two independent HI/LO Control point , Hysteresis setting |
보호 등급 | IP65 |
설치 방법 | 벽 / 파이프 / 패널 |
크 기 | 100 mm x 100 mm x 138 mm (H x W x D) |
cut Off 치수 | 92 mm x 92 mm ( H x W ) |
무 게 | 0.43Kg |
전 원 | 95V ~ 240VAC±10%，50 / 60Hz |

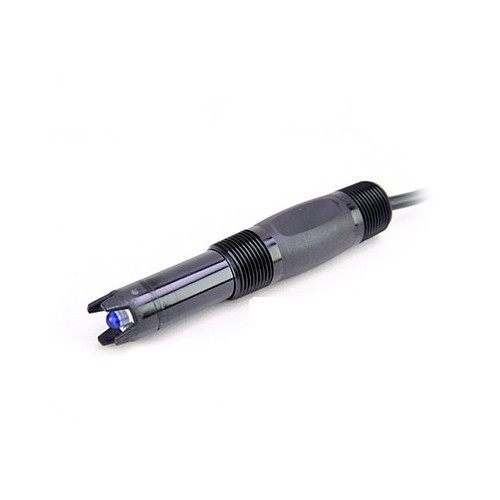

· 전 극 사 양
모 델 명
|
S420-GT33H-N23FF ( 무보충형 pH 전극(Electrode))
|
측정 원리
|
유리전극 방식
|
측정 범위
|
0.00 ~ 14.00 pH
|
사용 온도
|
0 ∼ 105 ℃ ( PT1000 )
|
사용 압력
|
150 psig at 100 ℃
|
비교 전극
|
Ag / AgCl
|
침적부 재질
|
Ryton, Teflon & Glass
|
배관 연결부
|
3/4 NPT, 삽입깊이 58mm
|
기본 케이블
|
7 m |
